河北客戶鼓風熱再生吸附式干燥機案例展示！

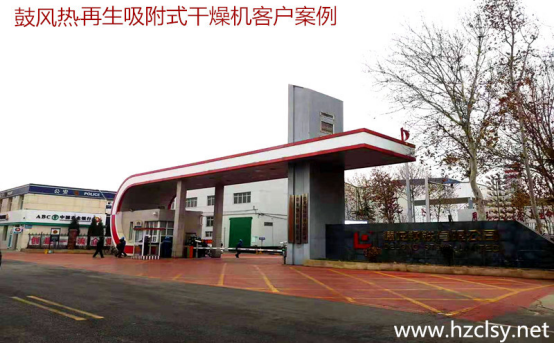

德龍鋼鐵有限公司成立于2000年，年產鐵、鋼、材各350萬噸，是一家集燒結、煉鐵、煉鋼、軋鋼為一體的大型鋼鐵聯合企業，現有職工3500人，2005年在新加坡聯交所上市。德龍鋼鐵是中國企業500強，國家高新技術企業，安全生產標準化企業。圍繞國家“十三五”發展規劃和產業政策，立足“質量、高端、綠色、生態”的思路，著力打造行業內永久性標桿企業。

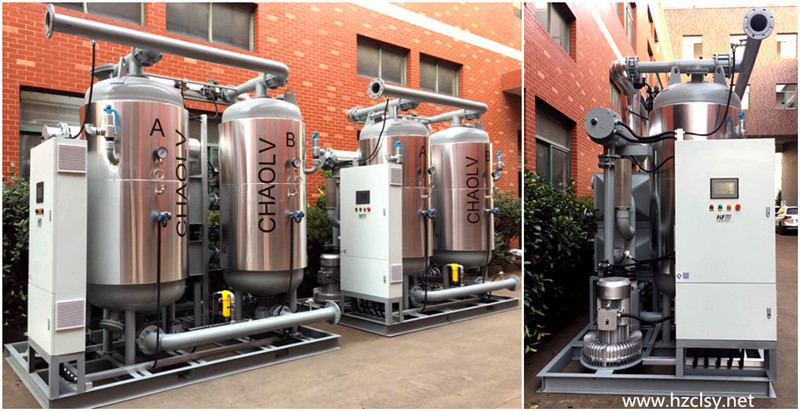

作為這樣一個優秀的企業，對于氣體能源的改造自然要“環保節能”；同時生產要實現低露點高品質的氣源和克服冬季漫長的低溫帶來的影響。我公司為其制定了滿足要求的改造方案；選型為滿足成品氣露點-20 ℃~-40℃的保溫防護型“零氣耗鼓風熱再生吸附式干燥機”，處理量為67m3；型號：CLGAD-67Z.

本次采購的零氣耗鼓風熱再生吸附式干燥機保溫防護型及配套“過濾器”共3套！

因為北方地域冬季時長4-5個月，最低溫度小于-10 ℃。低溫結冰會影響干燥機運行。因此為避免這一現象，對設備的外殼進行了“保溫防護”處理。

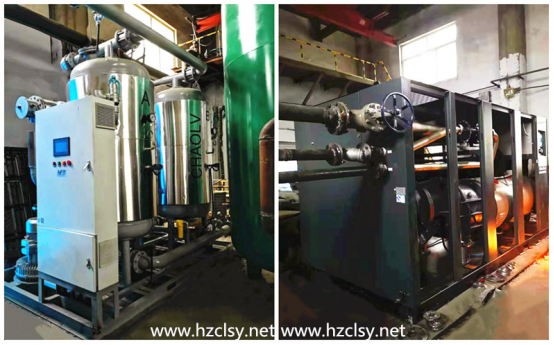

現場安裝實拍圖

技術參數解析：

1、標準系統配置

本系統包括FC、FA、FT型除水、除油、除塵過濾器和CLGAD-67Z鼓風再生吸附式干燥機各一臺。

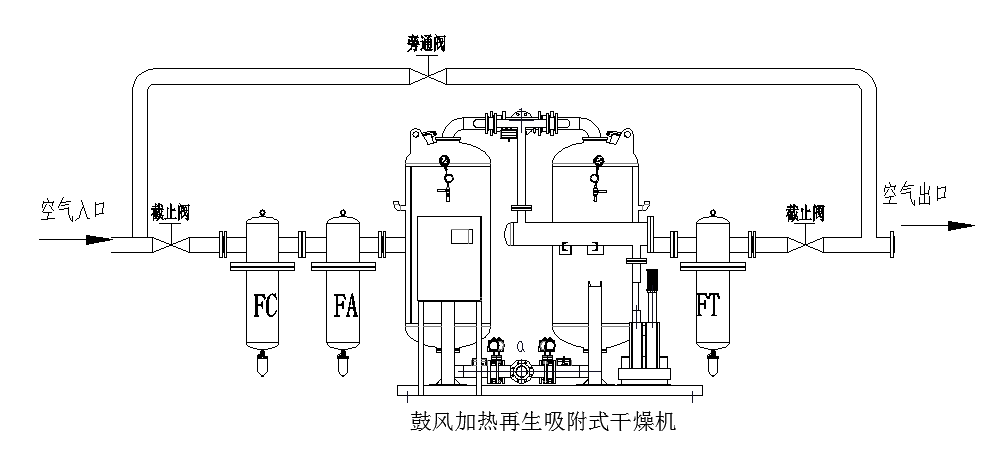

1.1 系統配置流程圖

（此圖僅供安裝參考用不作為供貨憑證、不代表實物；詳細供貨以合同簽定后的供貨清單和實物為準）

（旁通管路根據客戶自身需求進行安裝排管）

1.2   能達到的壓縮空氣品質

成品氣露點：-20℃--40℃

出口空氣含油量：≤0.01ppm

出口空氣含塵粒徑：≤1μm

2、設備技術參數

2.1 油水分離器

型    號：FC-67

處理量：67Nm³/min

工作壓力：0.7MPa（使用范圍0.65~1.0MPa）

進氣溫度：≤66℃

過濾精度：≤3μm

殘余油份：≤5ppm

除油霧率：40%

壓力損失：≤0.01MPa

濾芯壽命：≥8000h

對外接口：DN100

3、工作原理

加熱再生流程：

特制的鼓風機先將大氣吸入，然后通過加熱器再到吸塔B。進入的空氣經由加熱器加熱，熱空氣從上往下進入潮濕的附劑床層，逐步將塔體內的水份通過消音器排出。

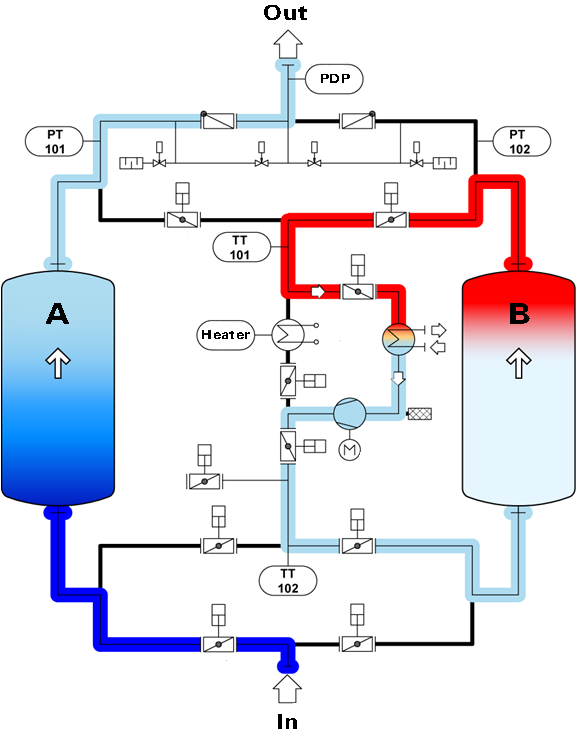

冷卻流程：

當加熱再生流程結束后，吸附劑是呈高溫狀態，此時必須對吸附床層進行冷卻。零氣耗閉式冷卻流程啟動時，加熱器停止工作；鼓風機持續運轉;PLC控制相關閥門使B塔、水冷卻器、鼓風機等形成一個閉式的循環回路，直至B塔降至與冷卻水相同的溫度。

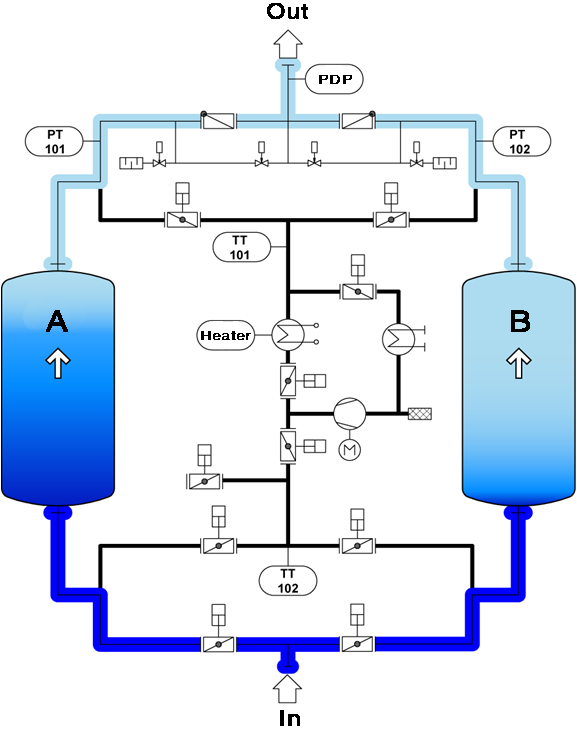

切換準備流程：

冷卻流程結束后，充壓閥打開將吸附塔B逐步升壓，達到與A塔工作壓力相等后，充壓結束。此時雙塔的進氣閥門同時打開，雙塔同時進行吸附，此時設備進入待切換狀態。

4、設備主要材料特點

4.1 單向閥

單向閥安裝在管路系統，靠介質壓力自動啟閉，其主要作用是防止介質倒流。對夾式蝶閥采用薄型輕巧設計，結構緊湊，可在水平、垂直兩個方向任意安裝；閥瓣為對偶設計，大大縮短關閉行程，關閉動作快速、安靜； 蝶式單向閥是技術開發的節能產品，流阻系數低，安全可靠。

4.2 XY系列消音器

在消化、吸收美國Allied Witan 公司產品的基礎上，生產的一種新穎排氣放空消音器。主要材料采用吸聲頻率性能好、耐溫高的超細吸音玻璃棉為主體，以及美國的經特殊處理的消音濾材和其它材料組合而制成。通過消音器可降低噪音30分貝以上，完全達到進口產品的相同效果。

4.3 過濾減壓閥

低壓潔凈過濾空氣 是保證氣動蝶閥正常工作的前提，它為氣動蝶閥提供具有穩定壓力、干凈的操作氣源。

4.4 氣動碟閥

氣動碟閥的主要優點，結構簡單，體積小重量輕，氣動碟閥該特點尤其顯著，安裝在吸干機進口、再生氣排氣口，經過二位五通電磁閥控制操作方便。流體阻力較小，中大口徑的氣動碟閥全開時有效流通面積較大，啟閉迅速省力，碟扳旋轉 90 角度即可完成啟閉，由于轉軸兩側碟板手介質作用力接近相等，而產生的轉矩方向相反，因而啟閉力矩較小，低壓下可實現良好的密封，碟閥密封材料有丁晴橡膠、氟橡膠，食用橡膠，襯四氟故密封性能良好，其中硬密封碟閥為軟硬層疊式金屬片具有金屬硬密封和彈性密封的重優點，無論在低溫情況下均具有優良的密封性能。

4.5 吸附劑

采用優良的活性氧化鋁和分子篩，保證空氣出口露點的穩定性。

衡量吸附劑性能的指標是多種多樣的，下表列出了常用吸附劑的物理性能、吸水/脫水性能及使用條件。

表-1 常用吸附劑物理特性

表-2 常用吸附劑吸水/脫水性能

穩定可靠的電器配置

v 配西門子PLC/文本顯示（觸摸屏可定制）

v 近/遠程控制; 4 ~ 20 mAh 信號

v 采用RS485 I/O接口上傳至DCS，實現集中控制

v 具有故障報警及保護功能，可實現無人值守

v 程序自帶斷電記憶功能，維持當前閥位狀態

v 實時監控所有閥門狀態，當閥門出現損壞或動

        作異常時，程序自動報警并進入待機模式

6、壓縮空氣配管

1) 干燥器安裝于空壓機之后，在主要空氣干管往之間。

2) 干燥器進出口必須裝設閥門，另加裝空氣旁路閥，閥門需安裝在易于操作的位置，以利保養和維修。

3) 當多臺相同干燥器并聯使用時，壓縮空氣量需平均分配于每臺干燥器，本公司建議主管路按圖4方式安裝。

　　　　　　　　　　圖4 多臺干燥器并聯管路安裝圖

5) 配管管徑必須與干燥器進出口管徑相同或更大，且避免管路太長，彎曲太多，導致壓力損失過大。

6) 為了供氣穩定，建議在干燥器后加裝儲氣罐。

7) 詳細安裝配管根據用戶實際選用的配件情況和干燥器的設備管口。

8) 壓縮空氣管路安裝完畢后，通氣前必須將干燥器進出口閥門關閉，打開旁通閥對管路進行振打式吹掃，建議吹掃時間大于2小時。
