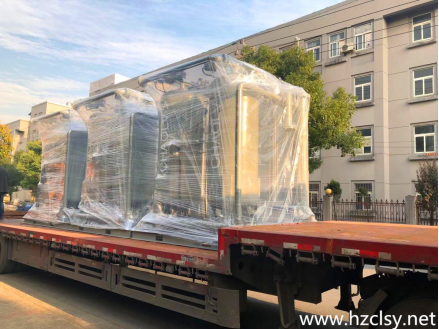

節能明星零氣耗壓縮熱再生吸干機3臺發貨！

河北客戶訂購的37m3零氣耗吸干機3臺，發貨地云南曲靖。

   本次訂單還包含過除塵濾器、高效精密除塵過濾器各3套；進口露點儀1套。

1、發貨詳情：

發貨方式：百世物流

貨物數量：共4大件（3件塑料包+1件木箱）

總體積：44.2m3

總重量：11000KG

產品詳情

2、設備技術參數

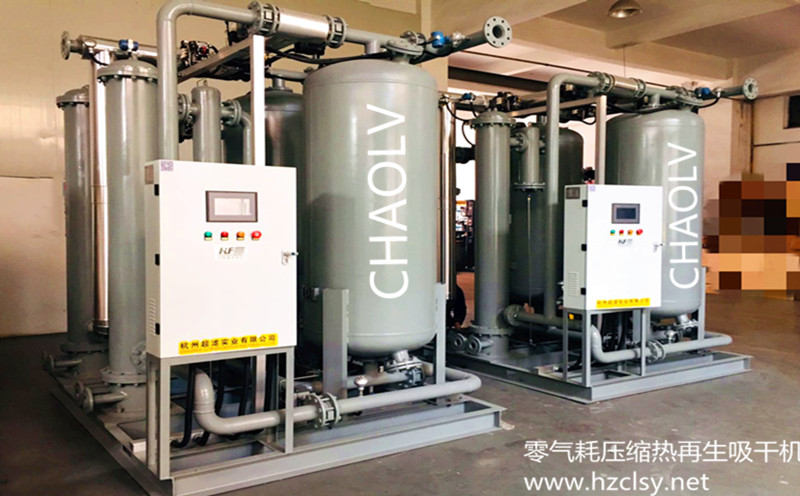

2.1 零氣耗壓縮熱再生吸附式干燥機

型　號：CLYAD-34Z

處理量：34Nm³/min

電源電壓：220V/50Hz（標準）

額定功率：1KW

工作壓力：0.8MPa（使用范圍0.7~0.95MPa）

進氣溫度：≥150℃

進氣含油量：＜0.1mg/m³   （無油或離心式空壓機優先）

壓力損失：≤0.04MPa

成品氣露點：≤-40℃

出口空氣含粒徑：≤1μm

再生氣耗量：0%額定處理量

再生方式：壓縮熱再生

吸附劑：活性氧化鋁、分子篩

控制方式：PLC可編程控制

工作方式：運行周期4-8小時，連續運行

冷卻水壓力：0.2~0.4Mpa

冷卻水溫度：≤32℃

冷卻水流量：≤21t/h

塔體形狀：普通垂直雙塔結構

安裝環境：室內安裝，安裝現場水泥混凝土地面

噪聲聲壓級值：噪音（短時）小于80dB(A)

接管口徑：DN80

專用工具：無

2.2 除塵過濾器

型 號：FT-34

處理量：34Nm³/min

工作壓力：0.8MPa（使用范圍0.7~0.95MPa）

進氣溫度：≤66℃

過濾精度：0.1μm

壓力損失：≤0.005MPa

濾芯壽命：8000h

對外接口：DN80

2.3 精密過濾器

型 號：FD-34

處理量：34Nm³/min

工作壓力：0.8MPa（使用范圍0.7~0.95MPa）

進氣溫度：≤66℃

過濾精度：0.01μm

壓力損失：≤0.005MPa

濾芯壽命：8000h

對外接口：DN80

3、工作原理

流程1：A塔再生/B塔吸附

離心機排出的高溫氣體，直接進入A塔進行再生。然后飽和的高溫濕氣進入后冷降溫、并通過汽水分離器除去液態水。冷卻后的壓縮空氣進入B塔吸附，最后順著管路從頂部排出，進入使用點。

流程2：A塔冷吹/B塔吸附離心機排出的高溫氣體，直接進入一級后冷降溫、并通過汽水分離器除去液態水。冷卻后的壓縮空氣接著進入A塔進行冷吹，然后通過二級后冷降溫及分離器除水后進入B塔正常吸附。最后順著管路從頂部排出，進入使用點。

4、產品設計、制造與檢驗標準

a、制造所執行的的標準及規范

JB/T 7664—2005《壓縮空氣凈化》（術語）

JB/T 10532—2005《一般用吸附式壓縮空氣干燥器》

CL-QMS－2014－6.2《基礎設施和工作環境控制程序》（質量手冊）

CL-QMS－2014－7.4《采購控制程序》（質量手冊）

CL-QMS－2014－7.5《生產和服務提供控制程序》（質量手冊）

CL-QMS－2014－8.3《過程和產品的監視和測量程序》（質量手冊）

GB10893—89《壓縮空氣干燥器規范與實驗》

GB/T13277—91《一般用壓縮空氣質量等級》（等效采用ISO8573）

《壓力容器安全監察規程》——國家勞動總局頒布

GB150-2011《鋼制壓力容器》

GB150-2011《鋼制壓力容器相關標準》

GB/T191-2008《包裝儲運圖示標志》

GB/T699-1999《優質碳素結構鋼技術條件》

GB711—2008《優質碳素鋼熱軋厚鋼板技術條件》

GB/T5117-1995《碳鋼焊條》

GB6654—1996《壓力容器用碳素鋼及普通低合金鋼熱軋厚鋼板》

HGJ44~76-91《管法蘭標準》

JB1157—1164—82《壓力容器法蘭》標準

JB/T4711-2003《壓力容器涂敷與運輸包裝》

GB/T13384-2008《機電產品包裝通用技術條件》

GB/T13306-2011《標牌》

b.檢驗所執行的的標準及規范

CL-QMS－2014－7.6《監視和測量設備的控制程序》（質量手冊）

CL-QMS－2014－8.3《過程和產品的監視和測量程序》（質量手冊）

CL-QMS－2014－8.4《不合格品控制程序》（質量手冊）

CL-QMS－2014－8.6《改進控制程序》（質量手冊）

JB1150—73《壓力容器用鋼板超聲波探傷》

JB1152—81《鍋爐和鋼制壓力容器對接焊縫超聲波探傷》

JB3964—85《壓力容器焊接工藝評定》

JB3965—85《鋼制壓力容器磁粉探傷》

GB/T2624-93《流量測量節流裝置》

JB1614—1994《鍋爐受壓元件焊接接頭機械性能檢驗方法》

GB12243－2005《彈簧直接載荷式安全閥》

c．服務所執行的的標準及規范

CL-QMS－2014－7.5《生產和服務提供控制程序》（質量手冊）

CL-QMS－2014－4.2《記錄控制程序》（質量手冊）

在執行上述標準的過程中，當不同的標準有不同的要求時，采用有利于保證質量的使用性能較高要求的標準，包含但不限于上述設計、制造的標準、規范。

產品外殼部件凡屬“容規”監察范圍由專業制造廠和當?shù)劐仚z所提供符合國家法規和標準的壓力容器證明（兩證一圖）。
