下面以深圳客戶石油設備有限公司使用的8.5m3的防爆吸干機為例：

1）防爆型無熱再生吸附式干燥機，防爆等級為BT4（閥件、電控部分）

2）電源電壓：110V/60Hz

3）最大負載：1.26MPa

　　　　　　　　技    術    方    案

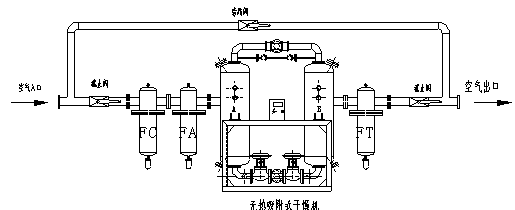

1、 標準系統配置

本系統包括CLFC、CLFA、CLFT型除水、除油、除塵過濾器和CLHAD無熱再生吸附式干燥機各一臺。

1.2   能達到的壓縮空氣品質

壓力露點：-40℃

出口空氣含油量：≤0.01ppm

出口空氣含塵粒徑：≤1μm

         1、 設備技術參數

2.1 油水分離器

型    號：CLFC-8

處理量：8.5Nm³/min

工作壓力：0.7MPa（使用范圍0.4~1.0MPa）

進氣溫度：≤66℃

過濾精度：≤3μm

殘余油份：≤5ppm

除油霧率：40%

壓力損失：≤0.01MPa

濾芯壽命：≥8000h

對外接口：Rp2"

2.2 微油霧過濾器

型   號：CLFA-8

處理量： 8.5Nm³/min

工作壓力：0.7MPa（使用范圍0.4~1.0MPa）

進氣溫度：≤66℃

殘余油份：0.01ppm

過濾精度：0.01μm

除油霧率：99.999%

壓力損失：≤0.015MPa

濾芯壽命：8000h

對外接口：Rp2"

2.3 無熱再生吸附式干燥機（防爆型）

型 號：CLHAD-8

處理量：8.5Nm³/min

電源電壓：110V/60Hz

工作壓力：0.7MPa（使用范圍0.4~1.0MPa）

進氣溫度：≤40℃

進氣含油量：＜0.1mg/m³

壓力損失：≤0.02MPa

壓力露點：≤-40℃

出口空氣含粒徑：≤1μm

再生氣耗量：12~15%額定處理量

再生方式：無熱再生

吸附劑：活性氧化鋁

工作方式：兩塔自動交替連續工作

安裝環境：室內無基礎安裝

噪聲聲壓級值：噪音（短時）小于75dB(A)

接管口徑：R2"

專用工具：無

　　　常規無熱吸干機

2.4 主管路過濾器

型號：CLFT-8

處理量：8.5Nm³/min

工作壓力：0.7MPa（使用范圍0.4~1.0MPa）

進氣溫度：≤66℃

過濾精度：1μm

殘余油份：1ppm

除油霧率：70%

壓力損失：≤0.015MPa

濾芯壽命：8000h

對外接口：Rp2"

常規干燥與防爆型干燥機機的差異主要在于“電控”系統，如下圖：
