9月底魯花公司訂的3.2m3、8.5m3、11m3標準型風冷凍式干燥機，數量4臺如期發貨！

貨物詳情：

發貨方式：物流

物流公司：潤建

發貨數量：4件

貨物體積：86*58*92*1件、112*72*111*1件、132*78*113*2件。

貨物重量：625KG

產品詳情：

產品型號1：CLRD-3SA

產品名稱：標準型風冷凍式干燥機

產品數量：1臺

產品型號2：CLRD-7SA

產品名稱：標準型風冷凍式干燥機

產品數量：1臺

產品型號3：CLRD-10SA

產品名稱：標準型風冷凍式干燥機

產品數量：2臺

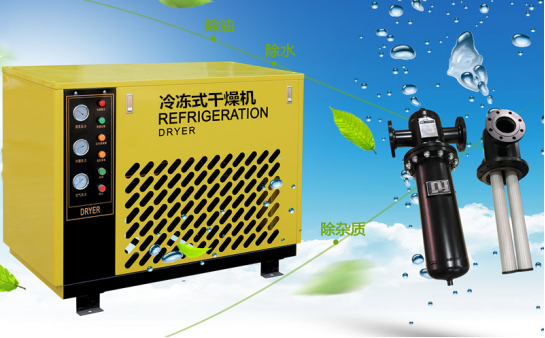

                   冷凍式干燥機

                      技術方案

1、工作原理及性能特點

1.1 冷凍式壓縮空氣干燥機工作原理

冷凍式壓縮空氣干燥機是應用最廣泛、最經濟的壓縮空氣干燥設備。本公司生產的冷凍式干燥機是采用先進的技術和進口零部件制造，可與任何空壓機相配套以去除壓縮空氣中的水份。達到壓力露點2-10℃的氣體品質。

工作原理：

1) 當溫度下降時，空氣的含水能力亦下降，原為氣態的水份將變?yōu)橐簯B(tài)，冷凍式干燥機即是利用這一除濕原理。首先對壓縮空氣作冷卻處理，使其中的氣態水份凝聚為液態，再通過分離器使氣液分離，最后由排水閥將水份排出，從而獲得干燥的壓縮空氣。

2) 設備的具體工作主要分為空氣系統及制冷系統兩部分。

空氣系統：壓縮空氣先進入空氣換熱器降低溫度并除去部分水份，然后再進入蒸發器使溫度進一步降至2℃（露點溫度），空氣中的水份在此溫度下析出，再經氣水分離器分離并由自動排水閥將水份排出，而干燥的低溫空氣則進入空氣預冷器，再與未處理的壓縮空氣進行熱交換升溫后輸出，即為處理后的干燥空氣。

制冷系統：低溫液態制冷劑在空氣冷卻器中吸收了熱量后成為汽態，經凝聚器及吸入過濾干燥器，確保進入壓縮機的制冷劑確為汽態，從而保證壓縮機工作正常并由熱力膨脹閥及熱氣旁通閥，組成的雙重自動平衡功能則可確保露點的穩定。

干燥機的保護裝置：冷媒的高、低壓力保護跳脫，電流過載保護，干燥機故障顯示燈等。

工藝流程簡潔合理，充足的熱交換面積，合理的結構、選材，科學的預冷、蒸發面積配比，確保了制冷效果。冷干機作無基礎安裝，運行、維護、檢修方便。

設備硬件可靠，冷干機的制冷壓縮機及各主要控制閥件為知名品牌，確保公司產品能安全、可靠、良好的運行。

制冷系統設計完整、合理。卓越的分水、排水性能。眾所周知，冷干機的氣水分離效率對成品氣的露點影響較大，凝結水必須及時、徹底排出機外才能保證冷干機的基本性能，為此冷凍式壓縮空氣干燥機采用了同類產品在國內領先的技術。

水冷卻系統采用高效低翅片紫銅管的殼管式冷凝器，既提高了換熱效果，又減小了體積，合理設計的冷凝器的結構和面積，完全能保證設備正常地工作。

2、設備技術參數

(壓縮空氣接觸部位均采用不銹鋼304制作)

2.1 標準風冷型冷凍式干燥機

型    號：CLRD-3SA

處理量：3.6Nm³/min

壓縮機功率：1HP

工作壓力：0.7MPa（使用范圍0.65~0.95MPa）

壓力損失：≤0.02MPa

進氣溫度：≤45℃（標準38℃）

壓力露點：2~10℃

冷卻方式：風冷

風機功率：90W

環境溫度：≤38℃

電源電壓：220V/50Hz

安裝環境：室內無基礎安裝

噪聲聲壓級值：距離設備1米處，噪音小于60dB(A)

接管口徑：R1"

專用工具：無

2.2 標準風冷型冷凍式干燥機

型    號：CLRD-7SA

處理量：7.0Nm³/min

壓縮機功率：2HP

工作壓力：0.7MPa（使用范圍0.65~0.95MPa）

壓力損失：≤0.02MPa

進氣溫度：≤45℃（標準38℃）

壓力露點：2~10℃

冷卻方式：風冷

風機功率：150W

環境溫度：≤38℃

電源電壓：220V/50Hz

安裝環境：室內無基礎安裝

噪聲聲壓級值：距離設備1米處，噪音小于60dB(A)

接管口徑：R1?"

專用工具：無

2.3 標準風冷型冷凍式干燥機

型    號：CLRD-10SA

處理量：11Nm³/min

壓縮機功率：2.8HP

工作壓力：0.7MPa（使用范圍0.65~0.95MPa）

壓力損失：≤0.02MPa

進氣溫度：≤45℃（標準38℃）

壓力露點：2~10℃

冷卻方式：風冷

風機功率：150W×2

環境溫度：≤38℃

電源電壓：220V/50Hz

安裝環境：室內無基礎安裝

噪聲聲壓級值：距離設備1米處，噪音小于60dB(A)

接管口徑：R2"

專用工具：無

3、不銹鋼304材質壁厚
